FRONIUS SPEICHER

FRONIUS ENERGY PACKAGE

DIE INDIVIDUELLE SPEICHERLÖSUNG FÜR 24H SONNE

Die Fronius Vision 24H Sonne stellt die Zukunft der Energieversorgung in den nächsten Jahrzehnten dar.

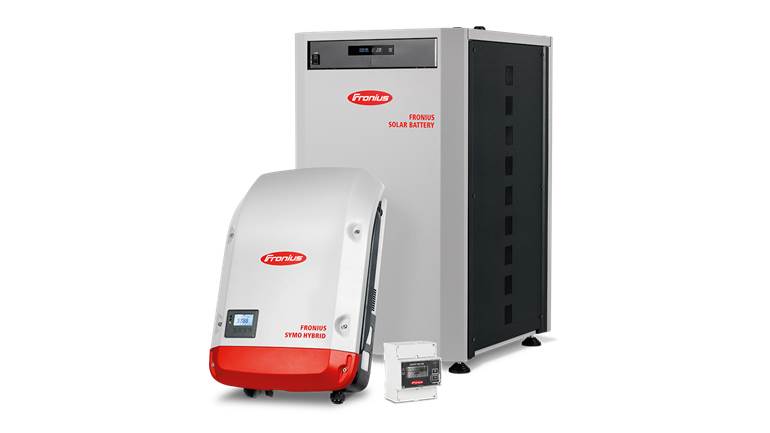

Der Fronius Symo Hybrid ist das Herzstück der Speicherlösung für 24H Sonne – dem Fronius Energy Package. Mit Leistungsklassen von 3,0 bis 5,0 kW ermöglicht der dreiphasige Wechselrichter, die überschüssige Energie einer Photovoltaik-Anlage in einer Batterie zwischen zu speichern.

Das Ergebnis: maximaler Eigenverbrauchsanteil und maximale Unabhängigkeit bei der Energieversorgung. So kann ein Überschuss an Solarstrom zu Zeiten geringer oder keiner Erzeugung genutzt werden.

Mit der Notstromfunktion kann der Haushalt auch bei Netzausfällen optimal mit Strom versorgt werden (die Funktion ist ab Mitte des Jahres 2016 einfach per Software-Update erweiterbar).

Eine perfekte Konfiguration und Visualisierung der Anlage wird durch den integrierten Webserver mit grafischem Interface, WLAN und Ethernet möglich.

Die DC-Kopplung des Speichers sorgt zudem für einen maximalen Wirkungsgrad des Gesamtsystems.

LEISTUNGSSTARKE LITHIUM-TECHNOLOGIE FÜR HÖCHSTE SICHERHEIT

Die Fronius Solar Battery steht für die leistungsstarke Lithium-Eisenphosphat Technologie. Eine hohe Lebensdauer, kurze Ladezeiten und eine hohe Entladetiefe können damit garantiert werden. Das Ergebnis: Maximaler Eigenverbrauch und maximale Unabhängigkeit.

In folgenden Größen erhältlich:

4,5 KW | 6KW | 7,5KW | 9KW | 10,5KW | 12 KW

EINGANGSDATEN

Anzahl MPP-Tracker
1,0
Max. PV-Eingangsleistung
5000,0 W
Max. Eingangsstrom (Idc max)
1 x 16 A
Max. Kurzschlussstrom Modulfeld
24,0 A
DC Eingangsspannungsbereich (Udc min – Udc max)
150 – 1000 V
Einspeisung Startspannung (Udc start)
200,0 V
Nominale Eingangsspannung (Udc,r)
595,0 V
MPP-Spannungsbereich (Umpp min – Umpp max)
200 – 800 V
Nutzbarer MPP-Spannungsbereich150 – 800 V
Anzahl DC-Anschlüsse2,0

BATTERIEEINGANG

Maximale Ausgangsleistung zu Batterie
Abhängig von angeschlossener Fronius Solar Battery
Maximale Eingangsleistung von der Batterie
Abhängig von angeschlossener Fronius Solar Battery

AUSGANGSDATEN

AC-Nennleistung (Pac,r)
3000,0 W
Max. Ausgangsleistung (Pac max)
3000,0 VA
Max. Netzbezugsleistung
3000,0 VA
Max. AC-Ausgangsstrom8,3 A
Netzanschluss (Uac,r)
3~ NPE 400/230, 3~ NPE 380/220 V
AC Spannungsbereich (Umin – Umax)
150 – 280 V
Frequenz (fr)
50 / 60 Hz
Frequenzbereich (fmin – fmax)
45 – 65 Hz
Klirrfaktor
< 3 %
Leistungsfaktor (cos φac,r)
0,85 – 1 ind./cap.

ALLGEMEINE DATEN

Abmessung / Höhe645,0 mm
Abmessung / Breite431,0 mm
Abmessung / Tiefe204,0 mm
Gewicht19,9 kg
SchutzartIP 65
Schutzklasse1,0
Überspannungskategorie (DC / AC) 1)
2 / 3
Nachtverbrauch< 1 W
WechselrichterkonzeptTrafolos
KühlungGeregelte Luftkühlung
MontageInnen- und Außenmontage
Umgebungstemperatur-Bereich-25°C – +60°C
Zulässige Luftfeuchtigkeit0 – 100 %
Max. Höhe über dem Meeresspiegel 2)
2.000 m
Anschlusstechnologie DC PV2x DC+ und 2x DC- Schraubklemmen 2,5 – 16 mm²
Anschlusstechnologie DC Batterie1x DC+ und 1x DC- Schraubklemmen 2,5 – 16 mm²
Anschlusstechnologie AC5 polige AC Schraubklemmen 2,5 – 16 mm²
NotstromfähigJa
Zertifikate und NormerfüllungVDE AR N 4105, ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1

WIRKUNGSGRAD

Max. Wirkungsgrad (PV – Stromnetz)97,7 %
Max. Wirkungsgrad (PV – Batterie – Stromnetz)> 90,0 %
Europäischer Wirkungsgrad (ƞEU)95,2 %
ƞ bei 5 % Pac,r 3)
78,5 / 77,3 / 66,9 %
ƞ bei 10 % Pac,r 3)
83,1 / 83,8 / 76,6 %
ƞ bei 20 % Pac,r 3)
90,0 / 93,0 / 90,6 %
ƞ bei 25 % Pac,r 3)
91,2 / 93,9 / 91,9 %
ƞ bei 30 % Pac,r 3)
92,4 / 94,7 / 93,3 %
ƞ bei 50 % Pac,r 3)
94,5 / 96,7 / 96,0 %
ƞ bei 75 % Pac,r 3)
95,1 / 97,3 / 96,6 %
ƞ bei 100 % Pac,r 3)
95,4 / 97,7 / 97,0 %
MPP-Anpassungswirkungsgrad> 99,9 %

SCHUTZEINRICHTUNGEN

DC-IsolationsmessungIntegriert
ÜberlastverhaltenArbeitspunktverschiebung, Leistungsbegrenzung
DC-TrennschalterIntegriert
VerpolungsschutzJa
RCMU integriertJa

SCHNITTSTELLEN

WLAN / Ethernet LANFronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
Datalogger und WebserverIntegriert
Schnittstelle zur Batterie und ZählerModbus RTU (RS485)

AUSGANGSDATEN PV POINT

Umschaltzeit
5,0 s



SNAPINVERTER TECHNOLOGIE

Die SnapINverter Wechselrichtergeneration zeichnet sich durch ihr einfaches, durchgängiges Montagesystem aus. Damit wird die Installation & Wartung so einfach wie nie. Das Besondere an dem Geräteaufbau ist die Trennung von Anschluss- und Leistungsteilbereich. Beide werden separat montiert. Zuerst wird der außergewöhnlich leichte Anschlussbereich inkl. aller Verkabelungen an der Wand montiert. Danach das Leistungsteil. Das innovative Schwenkkonzept macht Montage & Service besonders benutzerfreundlich. Der Wechselrichter wird einfach in die Wandhalterung eingehängt und anschließend gesichert. Im Servicefall muss daher nicht der gesamte Wechselrichter abgenommen werden, sondern nur das Leistungsteil. Die gesamte Verkabelung bleibt erhalten.

INTEGRIERTE DATENKOMMUNIKATION

Als erster Wechselrichterhersteller bieten wir ein Datenkommunikationspaket an, bei dem Datenlogging, WLAN, Ethernet, Energiemanagement, ein Webserver und zahlreiche Schnittstellen voll integriert sind. Damit ist der Wechselrichter per Netzwerkkabel oder per WLAN – ohne zusätzliche Verkabelung – mit dem Internet verbunden und Sie haben einen optimalen Überblick über den Betrieb der PV-Anlage. Die Anbindung an Drittanbieter-Komponenten wird über Schnittstellen wie Modbus TCP SunSpec, Modbus RTU SunSpec oder Fronius Solar API (JSON) sichergestellt. Darüber hinaus können die offenen Schnittstellen parallel zum Fronius Solar.web betrieben werden.

DYNAMIC PEAK MANAGER

Der Dynamic Peak Manager ist ein neuartiger MPP-Tracking Algorithmus, der bei der Suche nach dem optimalen Arbeitspunkt sein Verhalten dynamisch anpasst. Die Besonderheit ist, dass der Dynamic Peak Manager regelmäßig die gesamte Kennlinie automatisch überprüft und so auch bei teilweisen Verschattungen den globalen Maximum Power Point (GMPP) findet.

SMART GRID READY

Fronius Wechselrichter sind bereit für das Smart Grid von morgen. Für zukünftige netztechnische Anforderungen sind die Wechselrichter bestens gerüstet. Eine Reihe von smarten Funktionen, sogenannte Advanced Grid Features, sind in den Geräten vorhanden. Es handelt sich dabei um verschiedene Regelungsfunktionen für die optimale Einspeisung von Blindleistung und Wirkleistung. Ziel dieser Funktionen ist es, auch bei sehr hoher Dichte an PVAnlagen, den sicheren Netzbetrieb zu ermöglichen. Und zu verhindern, dass es aufgrund von grenzüberschreitenden Netzparametern zu unerwünschten Einspeiseunterbrechungen und damit verbundenen Ertragseinbußen kommt. Der Ertrag der PV-Anlage ist mit den Fronius Wechselrichtern somit optimal gesichert. Darüber hinaus kann mit Fronius Wechselrichtern eine dynamische Einspeiseregelung unter Berücksichtigung des Eigenverbrauchs bei Einspeiselimits realisiert werden. Einfach Zähler anschließen und Einspeiselimit einstellen!



MULTI FLOW TECHNOLOGY

Mit der Multi Flow Technology sind verschiedene DC- und AC-Energieflüsse parallel möglich. Einerseits kann damit gleichzeitig Energie von den Modulen sowie Energie von der Batterie dem Haushalt zur Verfügung gestellt werden. Andererseits kann die Energie von den Modulen auch gleichzeitig in die Batterie und in das Hausnetz geleitet werden. Des Weiteren kann die Batterie nicht nur von der DC-Seite, sondern auch von der AC-Seite (zum Beispiel aus bestehenden PV-Anlagen oder anderen Energiequellen wie einem Windrad) geladen werden. Damit eignet sich der Wechselrichter auch für die AC-gekoppelte Nachrüstung. Der Wechselrichter managt diese Energieflüsse so, dass eine möglichst hohe Eigenversorgung erreicht wird.

NULLEINSPEISUNG

Stromnetzbetreiber in vielen Ländern fordern heute in zunehmendem Maß eine Einspeisebegrenzung der PV-Leistung als Voraussetzung für einen Netzanschluss. Mit der dynamischen Leistungsreduktion bietet Fronius eine Lösung zum optimalen Einspeisemanagement. Dabei versorgt der Wechselrichter zuerst die Verbraucher im Haushalt. Danach reduziert er die Leistung auf die vom Netzbetreiber maximal gestattete Stromeinspeisung. Mit Fronius Wechselrichtern ist dank dieser Funktion auch eine Nulleinspeisung möglich. So wird kein PV-Strom in das Stromnetz eingespeist und entsprechende Anforderungen des Netzbetreibers können mittels einer einfachen Einstellung am Web Interface des Wechselrichters problemlos erfüllt werden.
