STEIGEN SIE EIN IN DEN ÖKOLOGISCHEN KREISLAUF.

Unsere Vision für die Zukunft: Weniger Emissionen und größere Unabhängigkeit. Intelligente eMobility Ladelösungen!

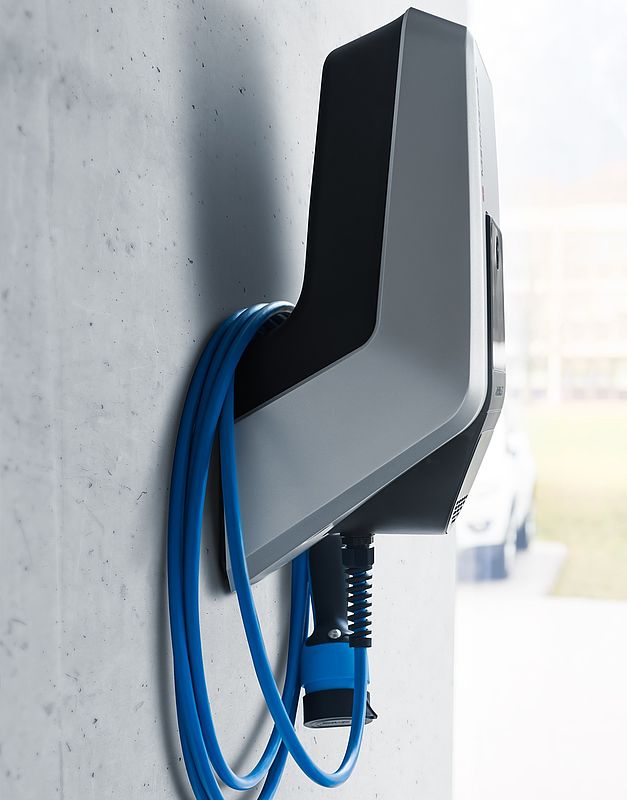

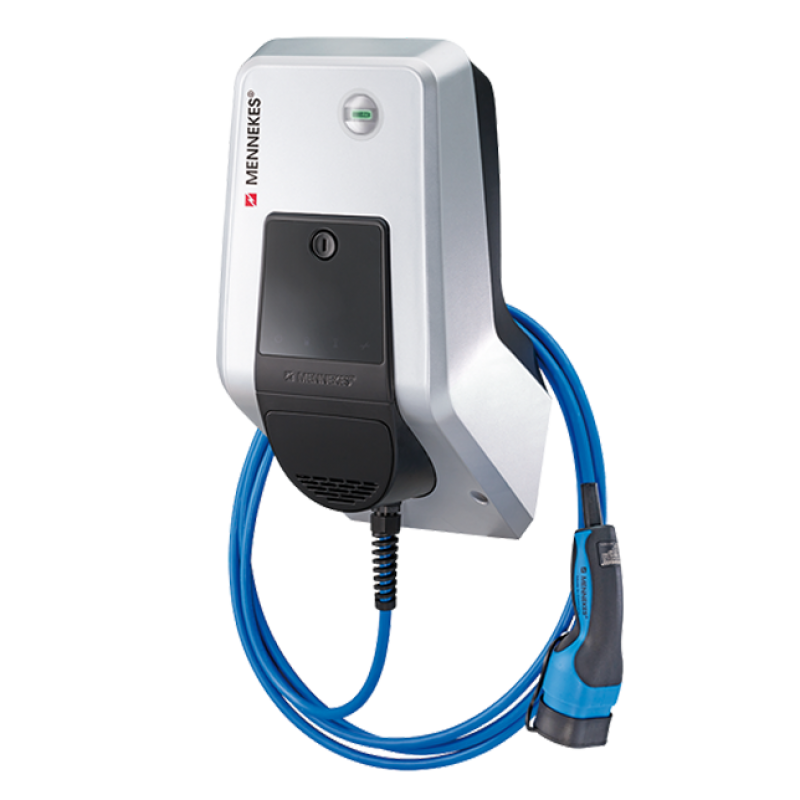

Bedienerfreundlich, komfortabel, sicher: Die AMTRON® Wallboxen zum Laden Ihres Elektrofahrzeuges zuhause.

Und Sie können volle Sonne tanken, indem Sie die AMTRON® ganz einfach an Ihre Solaranlage anbinden.

STEIGEN SIE EIN IN DEN ÖKOLOGISCHEN KREISLAUF.

Unsere Vision für die Zukunft: Weniger Emissionen und größere Unabhängigkeit. Intelligente eMobility Ladelösungen!



Bedienerfreundlich, komfortabel, sicher: Die AMTRON® Wallboxen zum Laden Ihres Elektrofahrzeuges zuhause.

Und Sie können volle Sonne tanken, indem Sie die AMTRON® ganz einfach an Ihre Solaranlage anbinden.

MODELLE

Typenabhängige Daten3,7112
Nennspannung UN [V] AC ± 10%230400400
Nennstrom InA [A]161632
Maximale Ladeleistung Mode 3 [kW]3,71122
Bemessungsstrom eines Ladepunktes InC [A]16-1 ph16-3 ph32-3 ph
Nennfrequenz fN [Hz]50
Maximale Vorsicherung [A]Gemäß Typenschild/Konfiguration
Bemessungsisolationsspannung UI [V]500
Bemessungsstoßspannungsfestigkeit Ump [kV]4
Bedingter Bemessungskurzschlussstrom Icc [kA]10
Bemessungsbelastungsfaktor RDF1
System nach Art der ErdverbindungTN/ TT
EMV EinleitungA+B
SchutzklasseII
Schutzart
  • IP 44: Gerät mit fest angeschlossenem Ladekabel
  • IP 54: Gerät mit Klappdeckel
ÜberspannungskategorieIII
SchlagfestigkeitIK 10
Verschmutzungsgrad3
AufstellungFreiluft
Ortsfest/ OrtsveränderlichOrtsfest
VerwendungACSEV
Äußere BauformWandmontage
Maße H x B x T [mm]475 x 259 x 220
Gewicht [kg]5 – 8,5
StandardIEC 61851, DIN IEC / 61439-7
Anschlussklemmen3 x 6 mm²5 x 6 mm²5 x 10 mm²


Klemmleiste Versorgungsleitung

Klemmbereich



starr 3 x 6 mm²

flexibel 3 x 4 mm²

starr 5 x 6 mm²

flexibel 5 x 4 mm²

starr 5 x 10 mm²

flexibel 5 x 6 mm²

Anzugsdrehmomentmax. 0,8 / 1,8 Nmmax. 0,8 / 1,8 Nmmax. 1,8 Nm



Zulässige Umgebungsbedingungen
Umgebungstemperatur-25 ….. +40°C
Durchschnittstemperatur in 24 Stunden< 35°C
HöhenlageMax. 2000m über dem Meeresspiegel
Relative LuftfeuchteMax. 95% ( nicht kondensierend)
Ladung nach Mode 3 (IEC 61851)Statusinformation per LED-Infofeld
Steckvorrichtungen nach IEC 62196Entriegelungsfunktion bei Stromausfall (nur bei Geräten mit Ladesteckdose Typ 2)

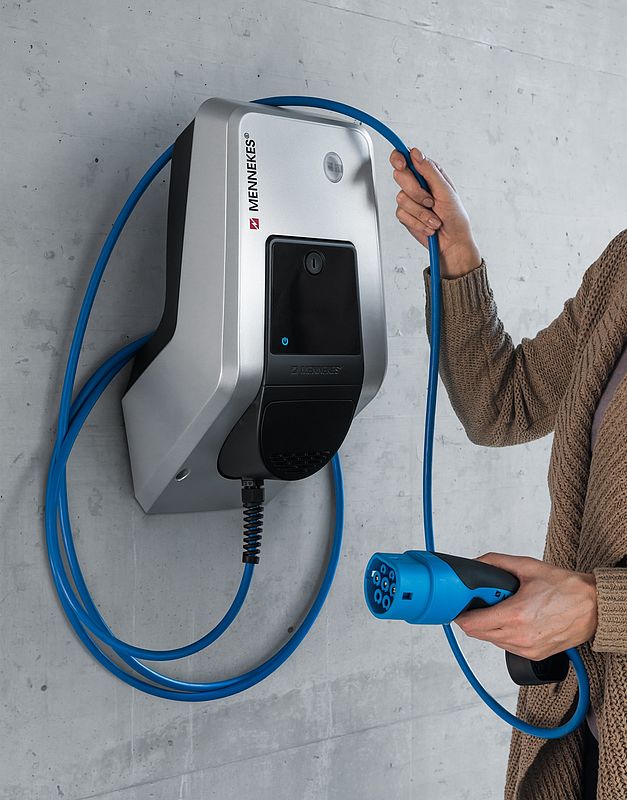

Integrierte KabelaufhängungGehäuse aus AMELAN®
Ladeleistungen bis zu 22 kWAnschlussfertig verdrahtet

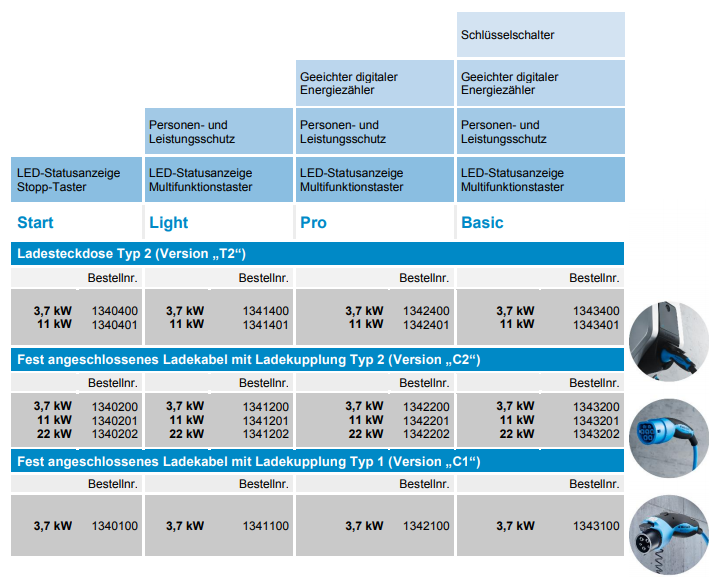

VERSIONEN



Ladesteckdose Typ 2
Fest angeschlagenes Ladekabel Typ 2 (7,5m Länge)
Fest angeschlagenes Ladekabel Typ 1 (7,5m Länge)



MULTIFUNKTIONSTASTER



Stopp-Funktion (parametrierbar; im Auslieferzustand deaktiviert)
FI-Test (nur bei integriertem FI)
Reset Funktion
Wiedereinschalten von FI- und LS-Schaltern (nur bei integriertem FI / LS)
